第1題
以下所示螺釘連接的主視圖中，哪一幅是正確的（ ）。
A、圖A
B、圖B
C、圖C
D、圖D
第2題
A、
B、
C、
D、
第3題
在螺栓連接件主視圖中剖面線繪制的方法是否正確？
第4題
螺栓連接件主視圖是否正確？
第5題
第6題
如圖所示：螺栓連接的畫法，說法正確的是（ ）。
A、兩塊板的孔徑為1.1d
B、兩板連接線畫到螺栓的大徑。
C、螺栓的主視圖和左視圖畫法一樣。
D、螺栓伸出螺母部分，應畫成外螺紋。
第7題

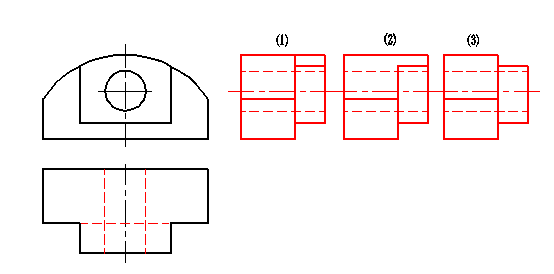

如圖所示組合體的主視圖、左視圖，正確的俯視圖是？
A、（1）
B、（2）
C、（3）
D、以上都不對
第8題
D、（空白）
第9題

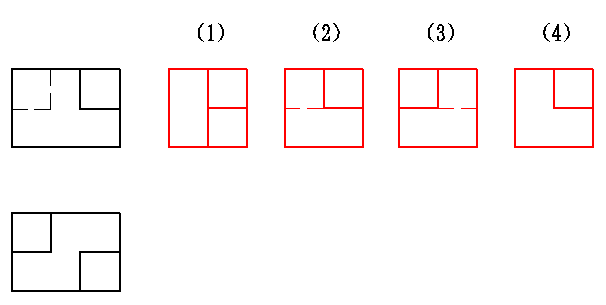

如圖所示組合體的主視圖、俯視圖，正確的左視圖是？
第10題
D、（4）
