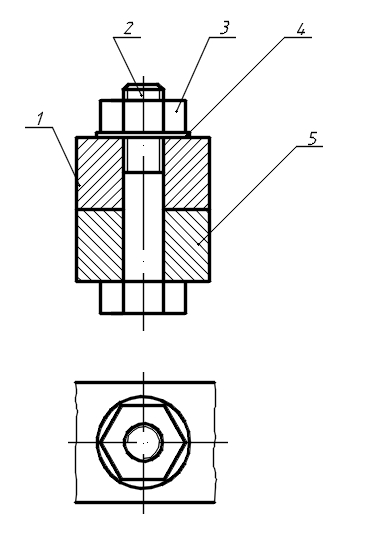

在螺栓連接件主視圖中剖面線繪制的方法是否正確？

按規定的形式進行標記。 二、目的 掌握螺栓連接的比例畫法和標記方法，熟悉螺栓連接圖。 三、要求 1.選用A4幅面圖紙，豎放，比例1:1，圖名為“螺栓連接”。 2.主視圖畫成全剖視，俯、左視圖按不剖繪制。 3.視圖布局合理、清晰，并標注必要的尺寸。 四、注意事項 1.根據已知條件，選用適當的螺栓（計算后圓整取標準值）。 2.根據螺栓大徑查表確定螺母及墊圈的類型和各部分尺寸。 3.合理布圖，繪制底稿，按規定形式標記并標注必要的尺寸。 4.檢查、整理圖面，加深圖線。 5.填寫標題欄。

以下所示螺栓連接的主視圖中，哪一幅是正確的（ ）。

A、圖A

B、圖B

C、圖C

D、圖D

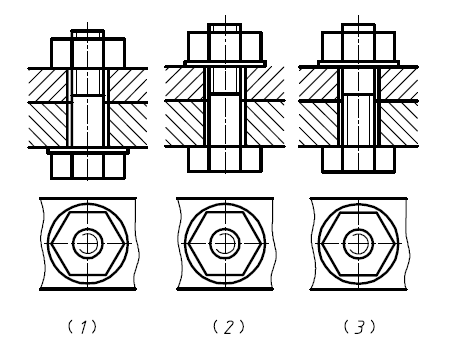

判斷螺栓連接主視圖哪個正確？

A、（1）

B、（2）

C、（3）

D、none

判斷螺栓連接主視圖哪個正確？

A、（1）

B、（2）

C、（3）

D、none

A、

B、

C、

D、

A、

B、

C、

D、（空白）

補畫螺栓連接的主、左視圖。（繪制答案上傳）

用比例畫法作螺栓連接全剖的主視圖。

判斷螺栓連接左視外形圖畫法是否正確。
