背景材料：

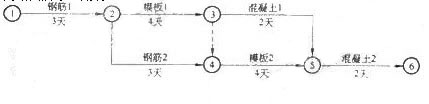

某工程為框架結構辦公樓，第二層現澆鋼筋混凝土柱有鋼筋、模板和混凝土3道施工工序，在平面上分為兩個施工區域組織搭接施工，承包商對其進度計劃安排如下列雙代號網絡圖所示。則有：

根據背景材料。作答42~45題。

該辦公樓第二層現澆鋼筋混凝土柱的施工計劃工期為（ ）天。

根據背景材料。作答 25～28 題。

背景材料：某工程為框架結構辦公樓，第二層現澆鋼筋混凝土柱有鋼筋、模板和混凝土3道施工工序，在平面上分為兩個施工區域組織搭接施工，承包商對其進度計劃安排如下列雙代號網絡圖所示。則有：

第 25 題 該辦公樓第二層現澆鋼筋混凝土柱的施工計劃工期為（ ）天。

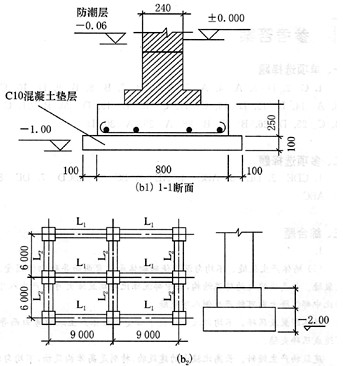

某四層鋼筋混凝土現澆框架辦公樓，下圖(b1、b2)為其獨立柱基礎斷面圖和平面結構示意圖，已知樓層高為3.60m，屋頂樓板標高為14.40m，且柱頂標高與之相同，柱斷面為400×400。主梁L1斷面300×600，次梁L2斷面300×400。求主體結構柱、梁工程量。

某學校教學樓二層結構平面布置如圖14-2所示，二層層高為4.5m，板厚為120mm，鋼筋混凝土框架柱的斷面尺寸為600mm×600mm。進行措施費中柱、梁腳手架的工程量計算并進行投標報價。



某L形平面辦公樓工程，建筑面積10215m2，采用全現澆框架結構，房屋橫向柱距9m， 縱向柱距3.6m.層數6層，層高3.6m，基礎采用柱下獨立基礎，礎、梁、柱、板混凝土均采用C30預拌泵送混凝土，基礎、梁、柱、板鋼筋均采用HRB400級鋼筋，施工檢查時發現部分柱子箍筋有少量露筋。根據背景資料，回答下列1 ~4問題。

1.現澆結構的外觀質量不應有嚴重缺陷，對出現()及其他影響結構安全的嚴重缺陷,技術處理方案尚應經設計單位認可,對經處理的部位應重新驗收。

[A]露筋

[B]裂縫

[C]孔洞

[D]疏松

[E]連接部位缺陷

2.該工程柱子箍筋有少量外露屬于嚴重缺陷。

[A]對

[B]錯

3.該工程基礎軸線位置允許偏差值為() mm.

[A]8

[B]10

[C]12

[D]15

4.下列對于現澆結構分項工程的說法，錯誤的是()。

[A]現澆結構質量驗收時，已經隱蔽的不可直接觀察和量測的內容，可檢查隱蔽工程驗收記錄

[B]修整或返工的結構構件或部位應有實施前后的文字及圖像記錄

[C]現澆結構的外觀質量缺陷由施工單位根據其對結構性能和使用功能影響的嚴重程度按規范確定

[D]對已經出現的一般缺陷的現澆混凝土結構,應由施工單位按技術處理方案進行處理

某四層鋼筋混凝土框架結構辦公樓，圖1為其結構平面圖，各層結構均以此為準，圖2為獨立柱基礎剖面圖，圖3為YL3梁配筋圖，各號鋼筋均為I級鋼，其中①、②、③號鋼筋兩端有半圓彎鉤，②號鋼筋彎起角度為45°，箍筋彎折的長度調整值為100mm。箍筋混凝土保護層厚度為15mm，梁端及其他部位鋼筋保護層厚度均為25mm。鋼筋每米長的理論重量如表4，該辦公樓除YL3梁為預制鋼筋混凝土梁外，其他均為現澆鋼筋混凝土結構，基礎的兩層臺階的水平投影均為正方形，軸線即為梁、柱的中心線，已知樓層高均為3.30m；柱頂標高為13.20m；柱斷面為400mm×400mm；L1寬300mm，高600mm；L2寬300mm，高400mm。求：

1．基礎模板工程量。

2．現澆梁模板工程量。

3．柱模板工程量。

4．基礎混凝土工程量。

5．柱混凝土工程量。

6．現澆梁混凝土工程量。

7．一根YL3梁中每根鋼筋的長度及該梁鋼筋總重量。(工程量計算保留3位小數，鋼筋重量保留2位小數，鋼筋長度以毫米為單位保留到整數)

表4 鋼筋每米長度的理論重量

某框架結構廠房平面圖、剖面圖、框架示意圖分別如圖6.1、6.2、6.3，所示：

1．本工程在市區施工，墻體材料采用標準磚，M5水泥砂漿砌筑。

2．屋面結構為120mm厚現澆鋼筋混凝土板，板面結構標高為6.00m，A軸與B軸兩軸上的框架連系梁斷面為300mm×500mm(500mm包括板厚)，①～⑧軸為8榀框架，框架梁斷面尺寸為300mm×600mm(600mm包括板厚)。

3．框架柱斷面尺寸為400mm×600mm。柱基底面積為3000mm×3000mm。

4．門洞上雨篷梁代替過梁，斷面尺寸為240mm×500mm，長度為3600mm。窗過梁采用預制。斷面尺寸為240mm×180mm，長度為2700mm。

5．柱基混凝土墊層厚100mm。

6．混凝土標號及礫石粒徑如下：

除框架柱為C30礫40、混凝土墊層為 C10礫20外，其余均為C20礫20。

7．門窗數據如表6.1所示。

問題

請按《全國統一建筑工程預算工程量計算規則》在下表中列式計算分部分項工程量清單。

2．某施工企業準備投標該工程，根據地質資料確定土方施工方案為人工放坡開挖，工作面寬度為每邊增加0.3m，放坡余數為0.2，基坑邊可堆土170m3，其余土方人工外運 100m。該企業定額如下：挖1m3土需0.4工日，外運1m3土需0.15工日，工日單價為25元，試確定該土方分部分項工程量清單的工料單價。

3．該施工企業對該工程確定的各項費用的費率如下：

間接費4.9%，利潤7%，項目在某城市市區，請計算該土方分部分項工程的綜合單價及投標報價。

某學校教學樓二層結構平面布置如下圖所示。二層層高為4.5m，板厚為120mm，鋼筋混凝土框架柱的斷面尺寸為500mm×500mm。施工現場均使用鋼管腳手架，不考慮其他腳手架可利用的情況下。人工、材料、機械單價根據價目表計算，管理費率為3.2%，利潤率為2.4%。進行柱、梁腳手架的工程量計算并進行投標報價。

某商務辦公樓工程，位于某市十字交叉路口處，周邊有學校和居民區。該工程采用全現澆鋼筋混凝土框架結構，地上12層，地下1層，基礎采用柱下獨立基礎，填充墻均勻輕質砌塊，不作承重墻。建筑材料運輸及工具運輸均采用汽車運輸。

問題：

(1)簡述施工總平面圖設計原則。

(2)簡述施工總平面圖設計要點。

背景：某框架剪力墻結構，框架柱間距9m，普通框架結構，采用預拌混凝土，鋼筋現場加工，采用多層板模板碗扣支撐。 施工過程中，發生如下事件： 事件一：項目部編制《施工組織設計》中規定：鋼筋焊接方法采用搭接焊；鋼筋機械 連接采用鋼筋套筒擠壓連接；鋼筋接頭位置設置在受力較大處；柱中的豎向鋼筋搭接時，角部鋼筋的彎鉤應與模板成45。；箍筋的接頭(彎鉤疊合處)應交錯布置在四角縱向鋼筋上；墻的垂直鋼筋每段長度不得超過4m(鋼筋直徑不大于12ram)或6m(直徑大于12mm)，水平鋼筋每段長度不得超過10m；板、次梁與主梁交叉處，主梁的鋼筋在上，次梁的鋼筋居中，板的鋼筋在下；當有圈梁或墊梁時，主梁的鋼筋在下。監理工程師審查時，認為存在諸多錯誤，指令修改后重新報審。 事件二：模板安裝使用具有足夠承載力和剛度的碗扣式鋼管腳手架作模板底支撐，模板拼接整齊、嚴密。梁板模板安裝完畢后，用水準儀抄平，保證整體在同一個平面上，不存在凹凸不平問題。 事件三：當時市場上HPB300級直徑12mm(間距200mm)的鋼筋緊缺，施工單位征得監理單位和建設單位同意后，按等強度折算后(設計按最小配筋率配筋)，用 HRB335級直徑12 mm (間距250mm)的鋼筋進行代換，以保證整體受力不變，并按此施工。 事件四：砌筑施工時，監理工程師現場巡查，發現砌筑工程中留設腳手眼位置不符合相關規范規定，下發監理通知書，責令施工單位整改后復工。 問題： 1．指出事件一中不妥之處，并分別寫出正確做法。 2．指出事件二中不妥之處，說明理由。 3．指出事件三中不妥之處，說明理由。 4．針對事件四中監理通知書的事項，寫出砌體工程不能設置腳手眼的部位。
