填寫如圖所示平法施工圖中KL3各項集中標注的含義并繪制配筋斷面圖。
AI搜題
NEW
搜題
第1題
10.750梁平法施工圖中KL13（7）標注中出現的“
”表示 。
A、梁側面構造鋼筋
B、梁側面受扭縱筋
C、架立鋼筋
D、以上全不正確
第2題

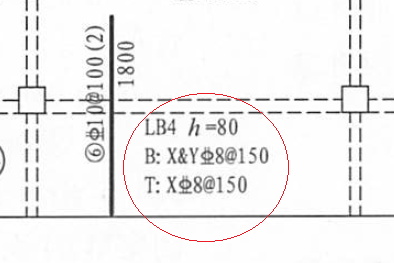

板平法圖，圖示圈出的集中標注的含義，正確的是
A、LB4，板厚150，板下部配筋X和Y方向均為直徑8間距150，板上部配筋X方向直徑8間距150
B、LB4，板厚80，板上部配筋X和Y方向均為直徑8間距150，板下部配筋X方向直徑8間距150
C、LB4，板厚80，板下部配筋X和Y方向均為直徑8間距150，板上部配筋X方向直徑8間距150
D、LB4，板厚150，板上部配筋X和Y方向均為直徑8間距150，板下部配筋X方向直徑8間距150
第4題
板平法圖，圖示圈出的集中標注的含義，正確的是
A、LB4，板厚150，板下部配筋X和Y方向均為直徑8間距150，板上部配筋X方向直徑8間距150
B、LB4，板厚80，板上部配筋X和Y方向均為直徑8間距150，板下部配筋X方向直徑8間距150
C、LB4，板厚80，板下部配筋X和Y方向均為直徑8間距150，板上部配筋X方向直徑8間距150
D、LB4，板厚150，板上部配筋X和Y方向均為直徑8間距150，板下部配筋X方向直徑8間距150
第6題
10.750梁平法施工圖中KL13（7）標注中出現的“G8
12”表示 。
A、梁側面構造鋼筋
B、梁側面受扭縱筋
C、架立鋼筋
D、以上全不正確
第8題
圖示梁的平法集中標注和原位標注，圖中紅圈所注值，表示的是a、b、c、d的哪一個圖所示的配筋？
A、a
B、b
C、c
D、d
第9題
圖示梁平法圖，根據其集中標注所示，正確的說法是：
A、梁上部通長筋為2根直徑22
B、梁側面構造鋼筋，每側4根直徑10
C、箍筋加密區：箍筋直徑10間距100，雙肢箍
D、圖中集中標注中的4根構造鋼筋，是非受力筋
第10題
圖示梁平法圖，根據其集中標注所示，正確的說法是：
A、樓層框架梁，3跨，一端懸挑
B、樓層框架梁，4跨
C、梁截面尺寸 250x700
D、樓層框架梁，3跨，兩端懸挑
