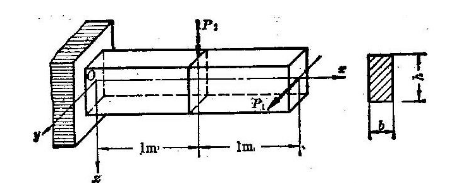

如圖所示懸臂木梁，在水平面內作用橫向力P₁=800N，在垂直平面內作用橫向力P₂=1650N，木材的許用應力[σ]=10MPa。若矩形截面尺寸比值=2，試確定截面尺寸。



圖(a)所示矩形截面懸臂梁，在梁的水平對稱面內受到F₁=1.6kN的作用，在鉛直對稱面內受到F₂=0.8kN的作用。已知：l=1m，b=90mm，h=180mm，E=1.0×10⁴MPa。求梁的橫截面上的最大正應力及其作用點的位置。并求梁的最大撓度。如果梁的橫截面為圓形，d=130mm，再求梁的橫截面上的最大正應力。



圖示矩形截面懸臂梁，在B截面上分別受水平力和鉛錘力的作用，則其危險截面為（ ）。

A、自由端截面

B、固定端截面

C、梁的中截面

D、條件不足，無法判定

下圖所示矩形截面懸臂梁，截面寬度為b，高度為h，長度為l，受均布荷載作用。試求中性層水平截面切應力的分布及其合力，該合力由什么來平衡?



懸臂梁如圖所示。已知l=2m，截面為14號工字鋼，若變形后，測得撓曲線在自由端的切線與水平軸的夾角θ_A=0.35°，求分布荷載集度q。已知彈性模量E=200GPa。



寬為b高為h的矩形截面梁，彈性模量為E，受力情況如圖所示，試求B點和C點的水平位移(不考慮梁軸線彎曲時縱向位移的影響)。



圖示矩形截面梁，截面高度為h，材料線膨脹系數為α．溫度變化如圖所示，B點的水平位移為______αtl(→)。

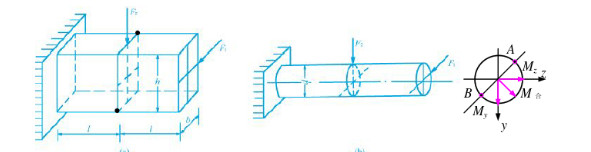

下圖所示懸臂梁在兩個不同截面上分別受有水平力F₁和豎直力F₂的作用。若F₁=800N，F₂=1500N，l=1m，試求以下兩種情況下，梁內最大正應力并指出其作用位置：

  (1)寬b=90mm，高h=180mm，截面為矩形，如圖(a)所示。

  (2)直徑d=130mm的圓截面，如圖(b)所示。

豎直擺放的簡支梁及其水平沖擊載荷如圖所示，其中梁的橫截面為直徑等于d的圓形。若將直徑d加粗為2d，其他條件不變，其最大沖擊應力則變為原來的(  )倍。



豎直擺放的簡支梁及其水平沖擊載荷如圖所示，其中梁的橫截面為直徑等于d的圓形。若將直徑d加粗為2d，其他條件不變，其最大沖擊應力則變為原來的(  )倍。
