一、分析下圖的橢圓儀機構 （灰色板為機架，其余為活...
一、分析下圖的橢圓儀機構 （灰色板為機架，其余為活動構件）和圖的擺線滑桿機構（藍色構件為機架，其余為活動構件），1）判斷它們是否能運動。2）分析其中哪些約束是虛約束。3）分析機構中采用虛約束的目的。
（a） （b）
二、圖為膠印機遞紙示意圖 ，擺動牙在左邊咬住靜止的紙張，然后向右擺動，運動到與壓印輥的交接位置時，壓印輥上的咬牙咬住紙張，同時擺動牙松開，將紙張交接到壓印輥上進行印刷。圖為遞紙機構的運動簡圖，圓形的壓印輥為原動件。利用膠印機遞紙機構CAD設計圖紙（遞紙機構.dwg），進行分析：1）遞紙機構應在什么位置進行交接？2）交接時機構的速度應滿足什么樣的要求？3）CAD圖紙中所設計的機構是否滿足這些要求？
（a） （b） 三、左圖是斜面榨油機的原理示意圖，右圖為榨油機實物。分析斜面榨油機的工作原理，利用左圖分析（設各接觸面的摩擦角均為φ）： 1）榨油機正行程時（在構件2上作用向左的驅動力F，推動構件3向上運動，從而以壓緊力Q將3上方的物料壓緊。）驅動力F與壓緊力Q的關系。 2）榨油機反行程時（構件3在物料壓力Q的作用下向下運動，推動構件2向右運動，為維持等速運動，在構件2上需施加向左的阻力F。）壓力Q與阻力F的關系。 （提示：用斜面傾角α和摩擦角φ表示F與Q的關系） 3）求榨油機正、反行程的機械效率。
AI搜題
NEW
搜題
第1題
1. 分析下圖的橢圓儀機構 （灰色板為機架，其余為活動構件）和圖的擺線滑桿機構（藍色構件為機架，其余為活動構件），1）判斷它們是否能運動。2）分析其中哪些約束是虛約束。3）分析機構中采用虛約束的目的。（a） （b）2. 圖為膠印機遞紙示意圖 ，擺動牙在左邊咬住靜止的紙張，然后向右擺動，運動到與壓印輥的交接位置時，壓印輥上的咬牙咬住紙張，同時擺動牙松開，將紙張交接到壓印輥上進行印刷。圖為遞紙機構的運動簡圖，圓形的壓印輥為原動件。利用膠印機遞紙機構CAD設計圖紙（遞紙機構.dwg），進行分析：1）遞紙機構應在什么位置進行交接？2）交接時機構的速度應滿足什么樣的要求？3）CAD圖紙中所設計的機構是否滿足這些要求？（a） （b） 3. 圖為膠印機遞紙示意圖 ，擺動牙在左邊咬住靜止的紙張，然后向右擺動，運動到與壓印輥的交接位置時，壓印輥上的咬牙咬住紙張，同時擺動牙松開，將紙張交接到壓印輥上進行印刷。圖為遞紙機構的運動簡圖，圓形的壓印輥為原動件。利用膠印機遞紙機構CAD設計圖紙（遞紙機構.dwg），進行分析：1）遞紙機構應在什么位置進行交接？2）交接時機構的加速度應滿足什么樣的要求？3）CAD圖紙中所設計的機構是否滿足這些要求？（a） （b）
第2題
第3題
為連續函數,則
=().第5題

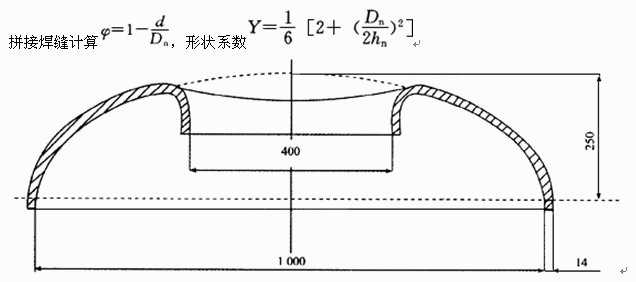

已知：計算壓力P=1.27 MPa，基本許用應力[σ]j-125 MPa，封頭減弱系數按有孔無
