A、裝配圖上相互配合的零件的尺寸公差是在裝配圖上標注的。

B、配合代號在公稱尺寸右邊用分數形式注寫，分子為孔的公差帶代號；分母為軸的公差帶代號。

C、配合代號在公稱尺寸右邊用分數形式注寫，分子為孔的公差帶代號；分母為軸的公差帶代號。

D、在裝配圖上標注滾動軸承與軸、孔的配合代號時，也采用分數形式注寫

A、軸承內圈與軸頸配合為基孔制

B、軸承內圈與軸頸配合為基軸制

C、軸承外圈與外殼孔配合為基孔制

D、軸承外圈與外殼孔配合為基軸制

E、在裝配圖標注中，軸承自身的尺寸公差不標注。

下圖為一普通機床變速箱輸出軸部分裝配圖（左、右兩端軸承及端蓋的尺寸與配合要求相同），兩向心軸承的內徑均為Φ20mm，外徑均為Φ47mm，該軸承承受的為正常載荷，軸承的精度等級為0級，試： （1）根據圖中相關標注，判斷與滾動軸承相配的軸及殼體孔的代號，并正確標注在圖中①、②處；（4分） （2）查附表確定Φ25H7/n6孔、軸的極限偏差；說明其配合類型；畫出其配合的公差帶圖。（11分） （3）結合基準制的選擇原則，分析軸承端蓋與殼體孔的配合代號Φ47J7/f10選擇的合理性、配合類型。（3分） （4）寫出Φ25H7/n6另一種基準制的同名配合代號，說明兩者之間的關系。（2分）

在滾動軸承裝配中，正確的裝配結構是（ ）。

A、（1）

B、（2）

C、（3）

D、（4）

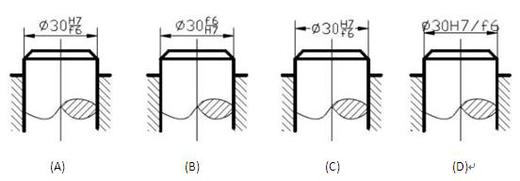

下例裝配圖中標注配合尺寸,錯誤的是（）

A、A,B,D

B、C

C、B

D、D

在裝配圖中俯視圖A-A是否正確？

在滑動軸承裝配圖中，主視圖采用的表達方法是（ ）

A、全剖視圖

B、半剖視圖

C、斷面圖

D、局部視圖

A、

B、

C、

D、

哪個圖中的尺寸標注是正確的？

A、（1）

B、（2）

C、（3）

D、（4）

E、（5）

F、（6）

G、（7）

H、（8）

I、（9）

圖中哪個尺寸的極限偏差標注是正確的（ ）。

A、a

B、b

C、a和b

D、都不對
