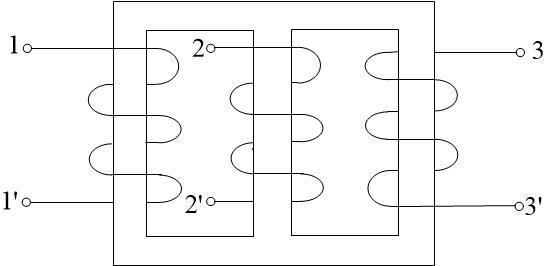

如圖所示，確定耦合線圈的同名端為（ ）

A、(1,2’), (1,3’), (2, 3’)

B、(1,2), (1,3’), (2, 3)

C、(1,2’), (1,3), (2, 3’)

D、(1,2), (1,3’), (2, 3’)

如下圖所示電路，已知同名端標在圖中，已知M=0.1H，i₁=10sin100πtA，i₂=5sin(100πt+30°)A，求互感電壓u₁₂和u₂₁各為多少？



如圖所示, 耦合線圈的同名端是( )

A、2, 4或1, 3

B、1, 4或2, 3

C、1, 3

D、2, 4

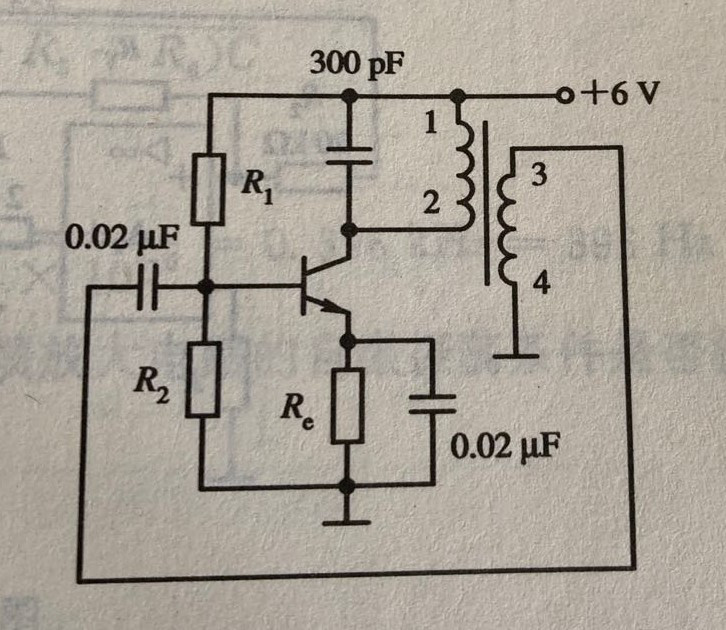

電路如圖所示同名端組合（ ）可以使之滿足相位平衡條件

A、端點1和3

B、端點1和4

C、端點2和3

D、端點2和4

如圖1所示，單相變壓器U1N/U2N = 220V/110V，高壓繞組出線端為A、X,低壓繞組出線端為a、x, A和a為同極性端。今在A和X兩端加220V交流電壓，ax開路時的勵磁電流為I0，主磁通為φm，勵磁磁動勢為F0，勵磁阻抗為Zm。求下列3種情況下的主磁通、勵磁磁動勢、勵磁電流和勵磁阻抗:

(1) AX邊開路，ax端加110V電壓;

(2) X和a相聯，Ax端加330V電壓;

(3)X和x相聯，Aa端加110V電壓。

互感耦合線圈如圖所示，三個線圈的實際繞向無法看清，已知L₁與L₂之間1、3端為同名端，L₁與L₃之間2、6端為同名端，則L₂與L₃之間的同名端為______。



  A．3、5端

  B．4、5端

  C．4、6端

  D．無法判別

已知互感耦合線圈同名端順向串聯和反向串聯電路分別如圖a、b所示，外施電壓，測得順向串聯時電流為I₁=2.7A，電源提供功率為P=218.7W，反向串聯時電流為I₂=7A，試求互感系數M。



圖示為兩個具有互感的線圈，其同名端為（ ）。

A、1和4

B、1和3

C、2和3

D、不確定

將圖3（a）所示電路化為圖3（b）所示的等效去耦電路，取哪一組符號取決于（）。

A、L1 、L2中電流同時流入還是流出節點0。

B、L1 、L2中一個電流流入0，另一個電流流出節點0。

C、L1 、L2的同名端相對于0點是在同側還是在異側，且與電流參考方向無關。

D、L1 、L2的同名端相對于0點是在同側還是在異側，且與電流參考方向有關。

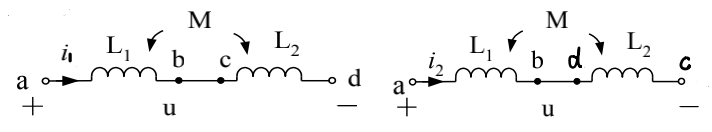

圖示電路的 u=12√2cos 10t V，兩種不同接法情況下，分別測得 I1＝2A，I2＝6A，則a點與______點為同名端（注意：填小寫字母），互感M＝__________H。
