有一水箱由大、小兩臺水泵M_L和M_S供水，如圖所示。水箱中沒置了3個水位檢測元件A、B、C。水面低于檢測元件時，檢測元件給出高電平；水面高于檢測元件時，檢測元件給出低電平。現要求當水位超過C點時水泵停止工作；水位低于C點而高于B點時M_S單獨工作；水位低于B點而高于A點時M_L單獨工作；水位低于A點時M_L和M_S同時工作。試用門電路設計一個控制兩臺水泵的邏輯電路，要求電路盡量簡單。

給水塔注水，當水位降到C點，由小電動機M_s單獨驅動，水位降到B點時，由大電動機M_L單獨驅動給水塔注水，降到A點時，則兩個電動機同時驅動，如題圖12-4所示。試設計一個控制電動機工作的邏輯電路。

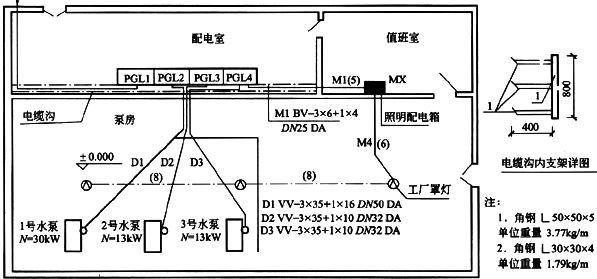

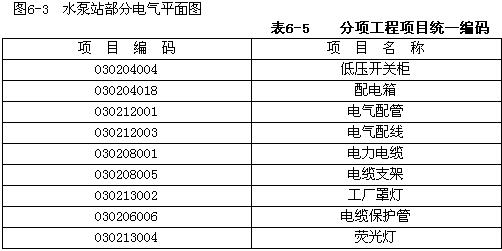

某水泵站電氣安裝工程如圖6-3所示。分項工程項目統一編碼見表6-5。

說明：

1．配電室內設4臺PGL型低壓開關柜，其尺寸：寬×高×厚：1000×2000×600，安裝在(圖片)10基礎槽鋼上。

2．電纜溝內設15個電纜支架，尺寸見支架詳圖。

3．三臺水泵動力電纜D1，D2，D3分別由PGL2、3、4號低壓開關柜引出，沿電纜溝內支架敷設，出電纜溝再改穿埋地鋼管 (鋼管埋地深度-0.2m)配至1號、2號、3號水泵電動機，其中：D1、D2、D3為回路，溝內電纜水平長度分別為2m，3m、4m，配臂長度分別為15m、12m、13m。連接水泵電機處電纜預留長度按1.0m計。

4．嵌裝式照明配電箱MX，其尺寸：寬×高×厚＝500×400×220(箱底標高+1.40m)。

5．水泵房內設吸頂式工廠罩燈，由配電箱HX集中控制，以BV2.5mm2導線穿(圖片)15塑料管沿墻、頂板暗配，頂板敷設管標高為+3.00m。

6．配管水平長度見圖示括號內數字(單位：m)。

注：計算結果保留兩位小數。

[問題]

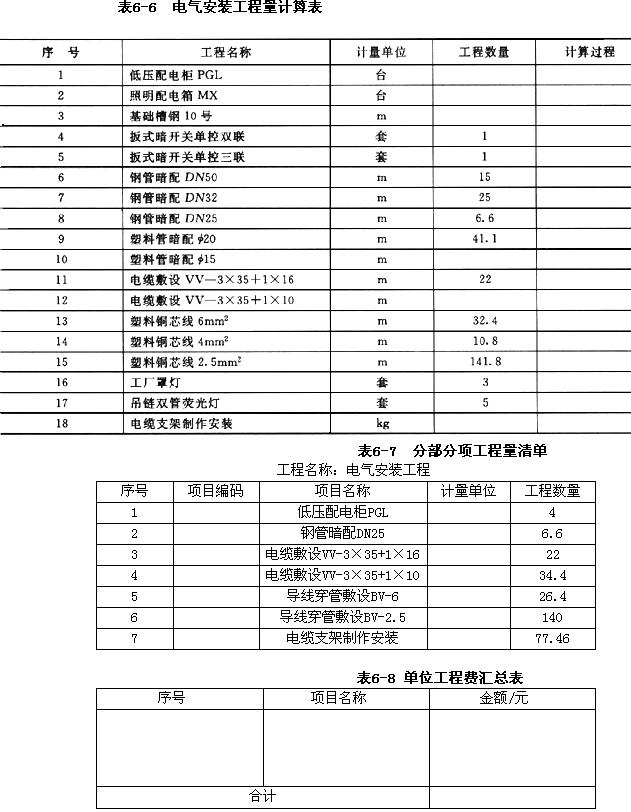

1. 計算分部分項工程量。依據《全國統一安裝工程預算工程量計算規則》計算工程量，并將工程量及計算過程填入表6-6相應欄目中。

(注：不考慮電纜敷設馳度、波形彎度和終端電纜頭的附加長度。計算結果保留到小數點后兩位。)

2．編列工程量清單。依據《建設工程工程量清單計價規范》，按給定的統一項目編碼編列部分分部分項工程量清單，將清單項目編碼、計量單位填入表6-7中。

3．依據《建設工程工程量清單計價規范》編制單位工程費匯總表。設某工程按工程量清單計價，經計算，分部分項工程量清單合計348238元，措施項目清單合計243.22元，其他項目清單合計16000元，規費8962元，稅率為3.41%。試編制單位工程費匯總表，并將有關數據和相關內容填入表6-8中。

某水泵站電氣安裝工程如圖6-3所示。分項工程統一編碼見表6-8。



說明：

1．配電室內設4臺PGL型低壓開關柜，其尺寸：寬×高×厚=1 000×2 000×600，安裝在[10基礎槽鋼上。

2．電纜溝內設15個電纜支架，尺寸見支架詳圖。

3．三臺水泵動力電纜D1、D2、D3分別由PGL2、3、4號低壓開關柜引出，沿電纜溝內支架敷設，出電纜溝再改穿埋地鋼管(鋼管埋地深度-0.2m)配至1號、2號、3號水泵電動機，其中：D1、D2、D3為回路，溝內電纜水平長度分別為2m、3m、4m；配管長度分別為15m、12m、13m，連接水泵電機處電纜預留長度按1.0m計。

4．嵌裝式照明配電箱MX，其尺寸：寬×高×厚=500×400×220(箱底標高1.40m)。

5．水泵房內設吸頂式工廠罩燈，由配電箱HX集中控制，以BV2.5mm2導線穿15塑料管沿墻、頂板暗配，頂板敷設管標高為+3.00m。

6．配管水平長度見圖示括號內數字(單位：m)。

注：計算結果保留兩位小數。

問題：

1．計算分部分項工程量。依據《全國統一安裝工程預算工程量計算規則》計算工程量，并將工程量及計算過程填入表6-9相應欄目中。

(不考慮電纜敷設馳度、波形彎度和終端電纜頭的附加長度。計算結果保留到小數點后兩位)

2．編列工程量清單。依據《建設工程工程量清單計價規范》(GB 50500—2008)，按給定的統一項目編碼編列部分分部分項工程量清單，將清單項目編碼、計量單位填入表6-10中。

3．依據《建設工程工程量清單計價規范》(GB 50500—2008)編制單位工程費匯總表。設某工程按工程量清單計價，經計算，分部分項工程量清單合計348 238元，措施項目清單合計243.22元，其他項目清單合計16 000元，規費8 962元，稅率為3.41%。試編制單位工程費匯總表，并將有關數據和相關內容填入表6-11中。

如下圖所示。如果有三臺同型號水泵關聯工作，當供水量為QA時(Q1＜QA＜Q3)，在運行中考慮定速泵與調速泵相結合，但定速泵與調速臺數的確定時，要根據具體情況來考慮，當Q1＜QA＜Q2且QA接近Q2時，應開( )泵；當Q1＜QA＜Q2且QA接近Q1時，應開( )泵。

A．一定兩調；兩定一調

B．兩臺定速；一定一調

C．兩臺調速；一定兩調

D．一定一調；兩臺調速

分項工程項目統一編碼如表6-Ⅱ-1所示：

某水泵站電氣安裝工程如圖6-Ⅲ-1所示。

說明：

①配電室內設4臺PGL型低壓開關柜，其尺寸：寬×高×厚=1000×200×600，安裝在10號基礎槽鋼上。

②電纜溝內設15個電纜支架，尺寸見支架詳圖所示。

③三臺水泵動力電纜D1、D2、D3分別PG12、3、4低壓開關柜引出，沿電纜溝內支架敷設，出電纜溝再改穿埋地鋼管（鋼管埋地深度-0．2m）配至1號、2號、3號水泵電動機。其中：D1、D2、D3回路，溝內電纜水平長度分別為2m、3m、4m；配管長度為：15m、12m、13m，連接水泵電機處電纜預留長度按1．0m計。

④嵌裝式照明配電箱，其尺寸：寬×高×厚=500×400×220（箱底標高+1．40m）。

⑤水泵房內設吸頂式工廠罩燈，由配電箱M×集中控制，以BV2．5mm導線穿φ15塑料管沿墻、頂板暗配。頂板敷管標高為+3．00m。

⑥配管水平長度見圖示括號內數字，單位：m。

問題：

1．計算分部分項工程量。依據《全國統一安裝工程預算工程量計算規則》計算工程量，并將工程量及計算過程填入答題卷表6一Ⅲ-2中未列出的分部分項工程項目的相應欄目中。

（注：不考慮電纜敷設馳度、波形彎度和終端電纜頭的附加長度）

2．編列工程量清單。依據《建設工程工程量清單計價規范》（GB50500——-2013），按給定的統一項目編碼，編列部分項目的分部分項工程量清單，將清單項目編碼、計量單位填入

表6-Ⅲ-3分部分項工程量清單中。

3．依據（（建設工程工程量清單計價規范》（GB50500——-2013）編制“單位工程費匯總表”。設某工程按工程量清單計價，經計算分部分項工程量清單合價348238元，措施項目清單合價243．22元，其他項目清單合計16000元，規費8962元，如稅率為3．41%，試編制單位工程費匯總表，并將有關數據和相關內容填入表6-Ⅲ一4“單位工程費匯總表”中。

某礦井下水倉裝有大小兩臺水泵F₁和F₂排水，水倉設有水位控制線H、L、M(H＞M＞L)，如圖3.1.45所示。當水位低于L時，不開泵；當水位高于L而低于M時，僅開小泵F₂；當水位高于M而低于H時，儀開大泵F₁；當水位高于H時，大小泵同時開啟。試設計一組合電路控制水泵的啟停。



如圖3-16所示，離心式水泵借一內徑d=150mm的吸水管以Q=60m3／h的流量從一大敞口水槽中吸水，并將水送入壓力水箱。設裝在水泵吸水管接頭上的真空計指示負壓值為300mmHg，水力損失不計，試求水泵的吸水高度hg。

某礦井經常有地下水滲出，為了便于開采，井上裝有L1和L2兩臺抽水泵排水，如圖3．3．9所示。井中設有3個水位檢測器A、B、C。當水位達到A點時，L1單獨工作；當水位達到j(luò)5}點時，L2單獨工作；當水位達到C點時，L1和L2同時工作。試用譯碼器74HCl 38和門電路設計一個控制兩臺水泵工作的邏輯電路。
