圖6－1是下一代網絡的體系結構簡圖，請根據此簡圖將應填入處的字句寫在答題紙的對應欄內。
圖6-1是下一代網絡的體系結構簡圖，請根據此簡圖將應填入處的字句寫在答題紙的對應欄內。
AI搜題
NEW
搜題
第2題
題紙的對應欄內。
表5-1
物理實體
主要功能描述
（1）
具有基本呼叫控制功能和業務交換功能
（2）
智能網核心設備，主要完成業務控制功能
（3）
存儲智能業務處理所需的用戶及網絡數據
IP
（4）
（5）
對智能網業務的開通、運行和維護進行管理
SCE
（6）
第3題
（a）智能網概念模型包括4個平面，從上向下分別是：（1）、（2）、（3）和（4）。
（b）智能網中一個業務由一個或幾個業務特征組成，如被叫集中付費業務（800號業務）必須具有（5）和（6）的業務特征。
（c）固定智能網中主要使用（7）協議。移動智能網中主要使用（8）協議和（9）協議。
第4題

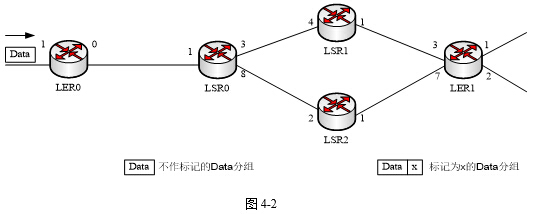

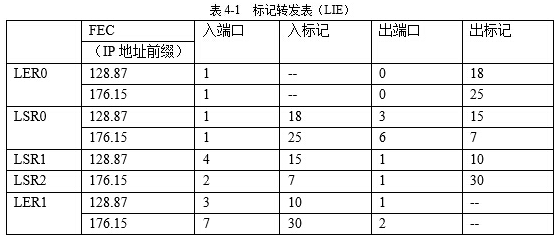

在圖4-2所示的MPLS網絡中，轉發等價類FEC給出的IP地址的前綴定義，網絡中的各個路由器已經通過LDP協議完成了標記的協商，各路由器的LIB見表4-1所示。現有一個IP分組Data（目的IP地址為128.87.5.1）進入到該網絡，請在圖中用箭頭畫出該分組的標記交換路徑（LSP），并以圖中注釋說明的方式在其LSP的各段路由上標明標記變化情況。
第5題

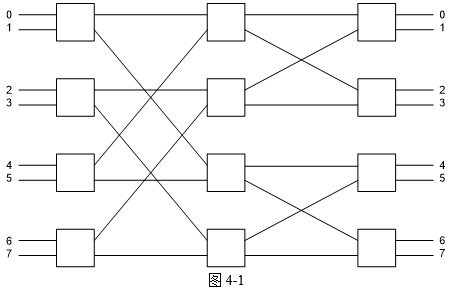

某ATM交換機的交換結構采用如圖4-1所示的banyan結構，若某一時刻入線1上的信號要交換到出線6上，而同時入線5上的信號要交換到出線7上，請在圖4-1上分別畫出它們的交換路徑，并說明上述交換能否實現，為什么？（請直接在答題紙上將相應路徑描粗）
第6題
段流量控制（GFC）字段。
（b）在ATM交換機中，完成交換功能的核心部件是交換結構，它可分為（3）和（4）兩大類，Banyan結構是屬于前者的交換結構。
（c）在Internet網絡中，傳統的IP路由交換是基于（5）進行尋址來實現交換的，采用（6）這樣的工作方式；在MPLS網絡中，MPLS交換是基于（7）進行轉發來實現交換的，采用（8）這樣的工作方式。
第7題
一字句）：
（a）PSTN交換機通過號碼分析判定被叫為移動用戶，通過No.7信令的（1）協議將呼叫接至GMSC；
（b）GMSC根據（2）確定被叫所屬的HLR，向HLR詢問被叫當前的位置信息（MSRN）；
（c）HLR檢索用戶數據，若該用戶已漫游至其它地區，則向用戶當前所在的（3）請求漫游號碼MSRN，（3）動態分配MSRN后回送給HLR；
（d）HLR將MSRN傳送給GMSC，GMSC根據MSRN進行（4），將呼叫建立至被叫當前所在的（5）；
（e）（5）查詢數據庫，從VLR獲取有關（6），向被叫所在位置區內的所有小區（7）發送尋呼消息；
（f）各（7）通過（8）信道發送尋呼消息，消息的重要參數為被叫的（9）號碼；
（g）被叫收到尋呼消息，發現（9）與自己相符，即回送（10）消息，基站將該消息轉發給被訪MSC；
（h）被訪MSC或基站控制器為被叫分配一條空閑的（11）信道，并向被叫移動臺發送（12）消息；
（i）被叫移動臺回送響應消息，基站通知被訪MSC業務信道已（13），被訪MSC發出（14）指令，被叫移動臺收到該指令消息后，向用戶振鈴；
（j）被叫接機，（15）消息送至基站，被訪MSC和固定網開始通話。
第8題
圖2-1是一個TST數字交換網絡，每條輸入（輸出）線為每幀32時隙的PCM線路，輸入側T接線器采用輸出控制方式（順序?qū)懭搿⒖刂谱x出），輸出側T接線器采用輸入控制方式（控制寫入、順序讀出）。設有A用戶占用PCM1的TS8發出話音信號a，經過TST網絡選擇內部時隙TS20送到B用戶，B用戶占用PCM8的TS15發送話音信號b，按反相法選擇內部時隙送到A用戶。為實現A、B用戶之間的通話，請在圖中所有括號內填上適當?shù)膬?nèi)容（用十進制數表示）。
第9題
表2-1列出了程控數字交換機通常采用的技術，試從表2-2中選取最恰當?shù)挠嘘P(guān)使用技術目的的表述，以序號方式須在表2-1中相應的空白處。
第10題
2）功能。
（b）某程控數字交換機有以下幾種任務模塊：①交換網絡故障處理模塊②來話分析模塊③交換機檢測模塊④路由選擇模塊。從任務調度執行的角度來看：（3）任務執行的優先級最高，其次是（4），而（5）和（6）一般具有相同的優先級。
（c）有100條中繼線，在其上面通過的話務量即完成話務量為75Erl，則該100條中繼線在單位時間（1小時）內發出的平均占用次數為（7），該100條中繼線占用時間總和是（8）。
